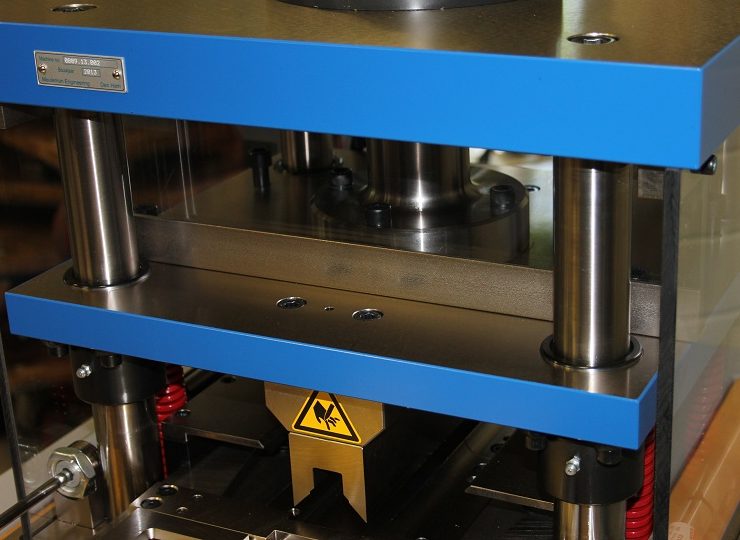

Knip unit sluitzegels

Onze kennis en ervaring met kunststof, hebben wij ingezet voor de constructie van een knip unit bedoelt voor sluitzegels ten behoeve van aanboorzadels.

De knip unit is bedoelt om de kunststof aanspuitingen van sluitzegels af te knippen. Hemmes heeft de wensen van de klant geïnventariseerd en vertaald in een ontwerp. Het ontwerp is uitvoerig besproken met onze relatie, waarbij enkele aanvullende wensen verwerkt zijn alvorens de bouw te starten. Per bewerking worden 4 van sluitzegels de aanspuiting geknipt

Uitvoering:

De constructie is zo opgesteld dat met minimale omstelling, zowel de sluitzegels voor grote aanboorzadels (diameters 160, 200 en 250mm) als voor kleine aanboorzadels (diameters 63, 75, 90 en 110mm), geknipt kunnen worden.

De knip unit werkt pneumatisch met een krachtcilinder, type 20 ton
Op maat gemaakt voor sluitzegels zoals hierboven omschreven
Uitgevoerd met verwisselbare snijplaten voor beide types
De wisseltijd van de snijplaten is beperkt tot ± 20 minuten
De sluitzegels worden handmatig of door een robot op de machine geplaatst
Het starten van de cyclus gebeurt door de robotbesturing of handmatig (2-handen bediening)
Het aansturen van de cyclus gebeurt door middel van een PLC.
Een volledige cyclustijd bedraagt ± 7 seconden
Stalen delen zijn vernikkeld in verband met roest / corrosie

Werking:

4 sluitzegels worden voor de knipunit gelegd (handmatig of door robot)
Na het starten van de cyclus schuift het bed automatisch in de knip unit
Wanneer de juiste positie wordt gedetecteerd worden de 4 sluitzegels afgeknipt
De 4 sluitzegels glijden opzij weg en komen op 1 zijde buiten de machine
De aanspuiting word tijdens het knippen naar beneden weg gedrukt en valt in een afvalbak onder de machine
Detectie: product aanwezigheid, in- en uitgaande slag schuifcilinder voor product positie, in- en uitgaande slag klachtcilinder

Het geheel is conform CE-normering gebouwd en geleverd. Vooraf gaand aan de bouw van deze knipunit hebben wij meerdere knik en pons units gebouwd.
